日本成人免费在线视频-日本成人免费在线观看-日本成人免费在线-日本成人免费网站-黄色不卡-黄色α片

汽車剎車盤自動噴涂的涂層質(zhì)量檢驗方法

剎車盤的涂層要求嚴(yán)格，無論是人工噴還是機(jī)器人自動噴涂，都要求涂膜均勻一致。而檢驗涂層質(zhì)量主要是從涂層的粘著力、耐鹽霧耐腐蝕性、耐化學(xué)品性、耐摩擦力這幾個方面去檢驗。

1.剎車盤涂層粘著力實驗
交叉切割試驗法：試驗按照DIN EN ISO 2409。要求：特征值≤1。
.膠帶試驗法：在涂層上劃一個X形的線。把膠帶粘在劃線上，并且垂直于試樣表面猛拉，從而移開膠帶，膠帶的粘著力3N/cm，寬度為30mm（Tesaband 4657或者4651）。在該試驗中，涂層不能與基層材料分開；然而涂層內(nèi)的黏著斷裂是允許的。

2.剎車盤涂層耐鹽霧、耐腐蝕試驗
按照DIN EN ISO 9227－NSS試驗方法進(jìn)行，有和沒有預(yù)先的熱時效，在+300℃，1小時。在鹽霧中擱置120小時之后，在外側(cè)碗形壁、大外圓面和冷卻槽不允許出現(xiàn)可發(fā)現(xiàn)的基體金屬腐蝕。未涂覆的區(qū)域在評估范圍之外。較小的邊緣腐蝕是允許的。
海洋氣候中的露天老化試驗：只在認(rèn)可新的涂層系統(tǒng)時進(jìn)行試驗。在六個月露天老化試驗以后，不允許出現(xiàn)可確定的基體金屬腐蝕。

3.剎車盤涂層耐磨擦力實驗
有涂層摩擦環(huán)表面的剎車盤的環(huán)境循環(huán)試驗（例如，在高濕度下的運(yùn)輸）
按照DIN EN 60068-2-30（溫度上限55℃），在高濕度下，用循環(huán)試驗的方式進(jìn)行熱和濕度時效。一個循環(huán)等于24小時。4個循環(huán)之后，不可以發(fā)現(xiàn)基底金屬腐蝕。沒有涂覆的區(qū)域必須排除在評估之外。

4.剎車盤涂層耐化學(xué)品性
試驗僅適用于釋放新涂層系統(tǒng)。根據(jù)DIN EN ISO 2812-1，進(jìn)行試驗。根據(jù)DIN EN ISO 4628-1評估耐化學(xué)品性。
-E10 汽油，依據(jù)DIN 51626-1:2010-11，（草案），酒精含量不大于10%；試驗，依據(jù)DIN EN ISO 2812-3，室溫10分鐘，過濾器
-B7 柴油試驗，依據(jù)DIN EN ISO 2812-3，室溫，60分鐘，過濾器
-制動液，依據(jù)TL766
試驗，依據(jù)DIN EN ISO 2812-3，室溫60分鐘，過濾器
-釋放的可轉(zhuǎn)換涂層和可轉(zhuǎn)換涂層去除劑
要求：在不同的情況下，特征值≤1

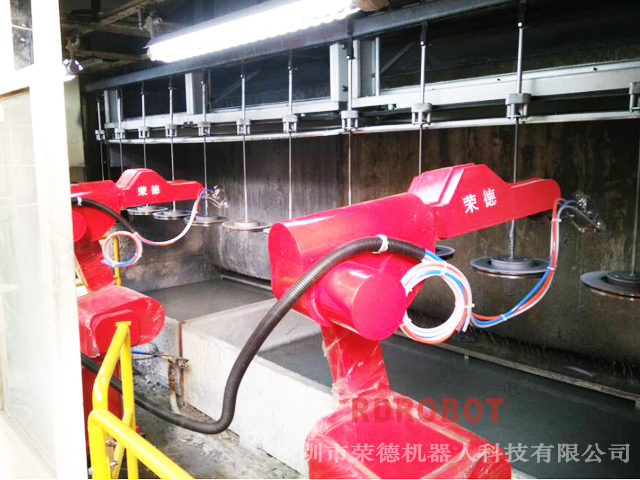

機(jī)器人噴涂制動盤生產(chǎn)線視頻：
http://www.m1g2ej0.cn/qiche/56-368.html

好品質(zhì)-選榮德，21年研發(fā)自動噴涂設(shè)備經(jīng)驗，國家高新技術(shù)企業(yè)，七百平米實驗室提供免費(fèi)試機(jī)打樣！免費(fèi)試噴打樣熱線：138 2368 0921 白小姐 噴涂視頻：http://www.m1g2ej0.cn/
